智能穿戴设备（如智能手表、健康手环等）对电源管理系统的空间占用、功耗效率和可靠性有极其严格的要求。微硕WINSOK的WST2011是一款高性能双P沟道MOSFET，采用先进的沟槽工艺和SOT-23-6L超小封装，具备低导通电阻和优异的开关特性，非常适合用于智能穿戴设备中的电源路径管理、充电控制和负载开关电路。
1. 电气性能优势

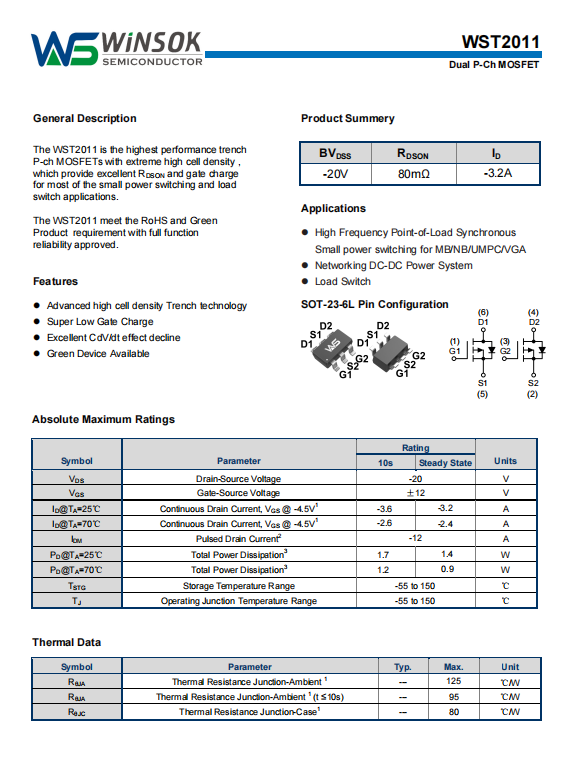

超小封装尺寸：采用SOT-23-6L封装，尺寸仅为2.9×2.8mm，厚度仅1.2mm，完美适应智能穿戴设备极度紧凑的内部空间设计。

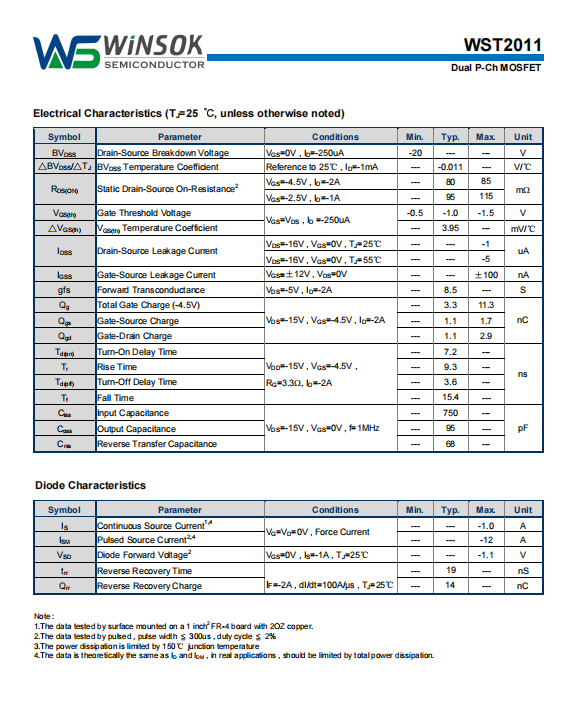

低导通电阻：在V_GS=-4.5V、I_D=-2A条件下的导通电阻低至80mΩ，能显著降低电源路径中的功率损耗，提升整机续航时间。
极低阈值电压：阈值电压V_GS(th)低至-1.0V（典型值），支持1.8V-3.3V的低压驱动，可与穿戴设备主控MCU直接配合，无需额外电平转换。
双通道集成设计：单个封装内集成两个性能一致的P-MOS，可同时控制多路电源，实现精细化的功耗管理。
超低栅极电荷：总栅极电荷Q_g仅3.3nC（-4.5V驱动），大幅降低驱动损耗，特别适合电池供电应用。
2. 保护功能与可靠性
良好的ESD耐受能力：支持±12V的栅源电压，提供可靠的静电防护能力。
宽温度工作范围：工作结温范围-55℃至150℃，适合各种环境条件下的使用，包括户外运动场景。
低泄漏电流：栅极泄漏电流仅±100nA，显著降低待机功耗，延长设备续航时间。
环保合规：符合RoHS标准，满足消费电子产品的环保要求。
3. 应用场景
1、电池充电管理
在智能穿戴设备的充电电路中，WST2011的双P沟道可分别用于充电输入和电池路径的管理，实现充电隔离与路径选择。
2、电源路径切换
支持设备在USB充电、无线充电和电池供电等多种模式间的无缝切换，确保电源路径的最优管理。
3、负载开关控制
用于穿戴设备内部各功能模块（如传感器、蓝牙模块、显示屏等）的电源通断控制，实现精确的功耗管理。
4、反向电压保护
凭借其P-MOS特性，WST2011可自然实现反向电压保护功能，防止因充电器误接导致的设备损坏。
4. 总结
WST2011凭借其超小封装尺寸、低导通电阻、极低阈值电压和双通道集成设计，成为智能穿戴设备电源管理电路的理想选择。其在充电管理、路径切换、负载控制等环节中均能发挥出色性能，有助于显著提升穿戴设备的续航时间、安全性和可靠性，同时满足可穿戴设备对极致小型化的严苛要求。这款器件的卓越特性和性价比使其成为智能穿戴设备电源管理的优秀解决方案，为穿戴设备的长时间续航提供强有力的硬件支持。
